漏保不光有漏电保护功能，还有过载和短路保护功能，漏电保护器跳闸，和漏保过载短路跳闸，在漏保开关内部是由两部分机构来完成的，漏电保护断路器内部结构解读。

漏电断路器由DZ47系列断路器和漏电保护器（习惯上称之为脱扣器）组装而成。断路器部分主要包括以下部件。

1)过电流脱扣器(双金、电磁系统);

2)灭弧装置(灭弧系统);

3)触头系统;

4）外壳和接线端子;

5)操作机构(手柄、锁扣、跳扣、杠杆)。

      断路器的过载保护功能的实现是利用双金属随着温度升高而定向按规律弯曲的原理，正常电流(1.13In)弯曲角度不大，因此推力不足以使脱扣机构脱扣，当达过载电流(1.45In）弯曲角度大，推力足以推动脱扣机构使开关断开，这就是过载保护的原理。

      断路器的短路保护功能是由瞬时脱扣器（电磁系统）来实现的，电磁力与电流和匝数之积成正比，由于瞬时脱扣器线圈匝数少(一般只有10匝以下)，虽然瞬时脱扣器串接在电路中，电路正常工作时，由于匝数少，正常工作电流产生的吸力不足以克服弹簧的反作用力，因此线路能正常工作，但对于短路电流来说，由于产生的电流与正常工作的电流相比相差几倍以至几十倍或更大，线圈匝数没变，但电流增加几倍以至几十倍，因此吸力也增加了几倍以至几十倍，只要反力弹簧选择合理，都能符合B型、C型、D型瞬时脱扣器的整定要求。

漏电保护器（脱扣器）部分主要包括以下部件。

1)电子组件板（控制线路板);

2)零序电流互感器;

3）漏电脱扣器（由牵引线圈、铁芯、弹簧等组成);

4)漏电指示部分及试验按扭等组成。

      当无漏电流或漏电流达不到动作电流时，零序电流以感应出的电压不足以触发可控硅G极(控制极)，此时A极(阳极）与K极(阴极)之间相当于一个大电阻达1M (1M=1000000欧姆)以上，脱扣器线圈一般为几十欧姆(30-60欧姆左右)，脱扣器线圈与可控硅等效于串联状态。由于可控硅的等效电阻远远大于脱扣器线圈的电阻值，因此几乎全部电压加在可控硅的A与K两端，脱扣器同乎无压降，微小的电压不能带动脱扣器工作，因此保护器处于守侯状态，断路器处于正常合闸状态。当零序电流互感器感应出的电压能触发可控硅G极时，此时A与K两端完全导通，电阻几乎为0，全部压降加在脱扣线圈两端，脱扣器线圈产生足够大的吸力，带动脱扣机构动作，从而切断电源，实现自我保护。漏电断路器与漏电保护器（脱扣器）二部分拼装起来就构成一个完整的漏电断路器，具有过载、短路、漏电保护功能，根据客户要求还可增加过压保护功能，过压保护功能的实现是由漏电保护器的电子组件板增加功能而实现的。

      所以题中提到的漏保跳闸而按钮没有弹出，是由于过载造成的。

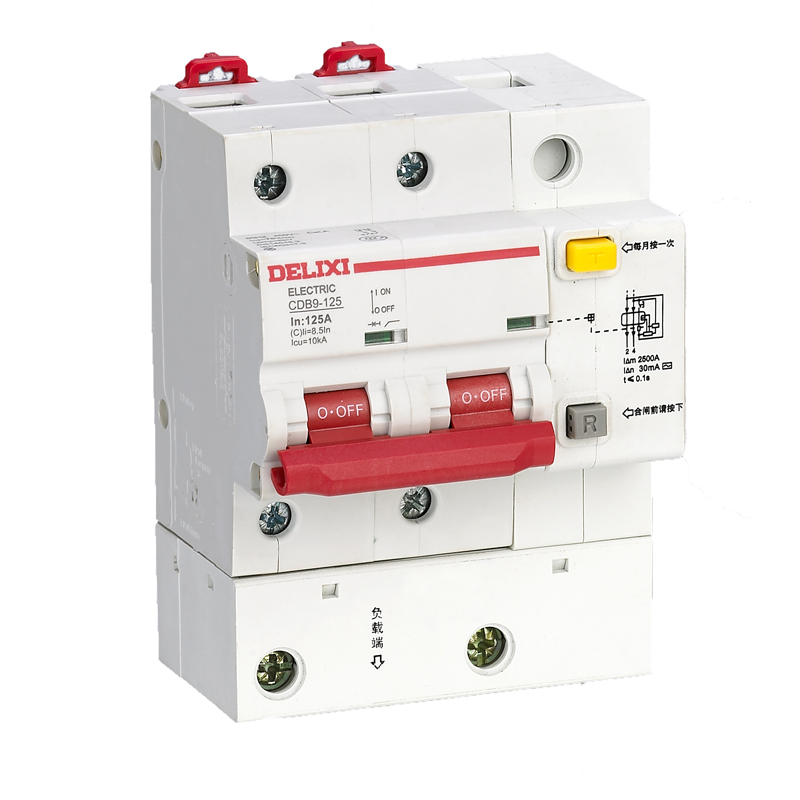

CDB9LE-125大电流漏电保护断路器
