接近开关可以用万用表测量;其测量方法也很简单,就把他当做一个开关就可以了。那么,我们来了解下这个接近开关究竟是什么东西。
接近开关,顾名思义,就是“接近”才会起作用的一个开关。应该将接近开关归属到位置开关中,与我们常见的行程开关最大的区别就是接近开关可以不接触到测量物体,就可以完成位置的测量工作。
总之接近开关的本质还是开关,只是这个开关的工作原理不同,目前市面上常见的接近开关大致分为以下几类:
光电式接近开关:通过光的反射作用,当有障碍物阻挡放射光线时,设备会产生一个开或关的信号。
德力西接近开关:大家可能对霍尔这个词还不是那么了解,其实德力西就是一种电路的形式,它对磁性物质比较敏感,当检测到有磁性的物体时,能不的电路会产生变化,再通过转换电路,输出响应的开或关信号:电容式接近开关:说道电容式,大家要了解一个介电常数的问题,当电容两个极板之间有物体通过时,介电常数就会发生变化,这样就产生了一个信号,再通过电路进行转换进行输出。

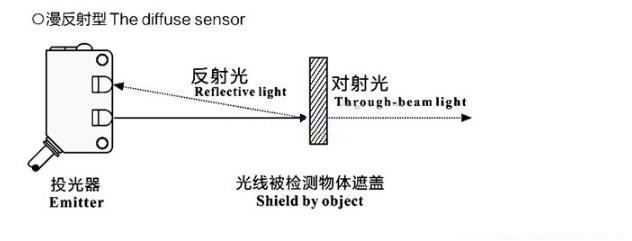

下图为光电式接近开关工作原理示意图。
如何用万用表去测量接近开关呢?

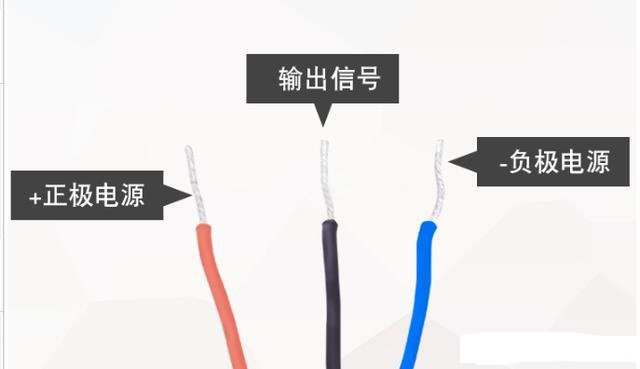

虽然也是开关,但是这个接近开关的测量就有些特殊,我们直接测,肯定是测不出什么的,因为这个接近开关在正常工作时是需要供电的,就相当于一个用电器一样,需要接一个电源,而大多数都是直流24V。如下图,就是三线制的接线方式。
所以,给接近开关接上电源,是测量的第—步。

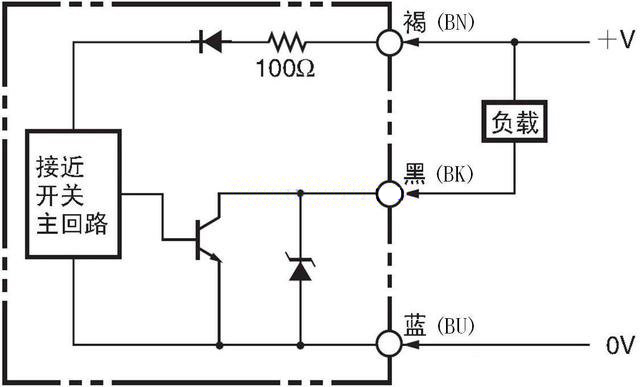

当我们给接近开关供电之后,我们还需要在了解一下它内部的接线方式,我们还是以三线制接近开关为例,懂得一些电路知识的朋友们不难看出,接近开关的通断是与一个三极管有关,当接近开关主回路感应到有物体时,会产生电路内部的通断变化,这样就会下图中的负载两端构成一个闭合回路,也就是24V电源加在了负载两侧,这实际上就是接近开关的工作原理。
而我们用万用表测量时,测量负载两侧的电压,就可以知道这个接近开关是否通断。
这里请注意,因为接近开关的形式不同,负载端与电源共正极还是共负极是不一定的,要根据我们的产品说明书进行实际的测量。
