其实万变不离其宗，双电源控制一个井的启动也是可以的，那么一个水泵怎么接两家的电？我来分享一下。所需的电子元件

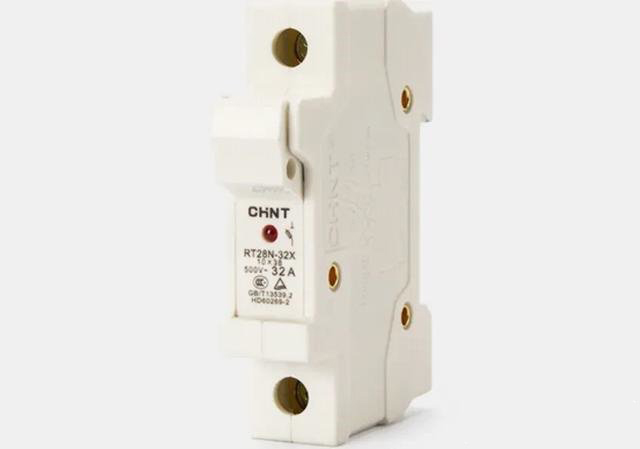

熔断器

做为线路和设备的过流保护

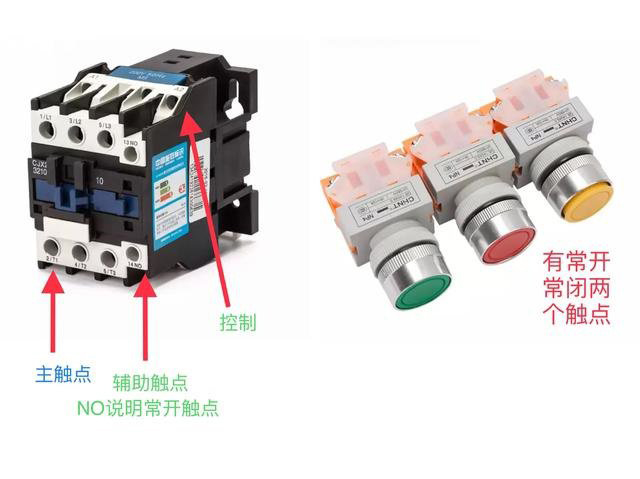

交流接触器

这个非常重要，需要选择一常开一常闭的那种。

按钮开关做为启动开关使用

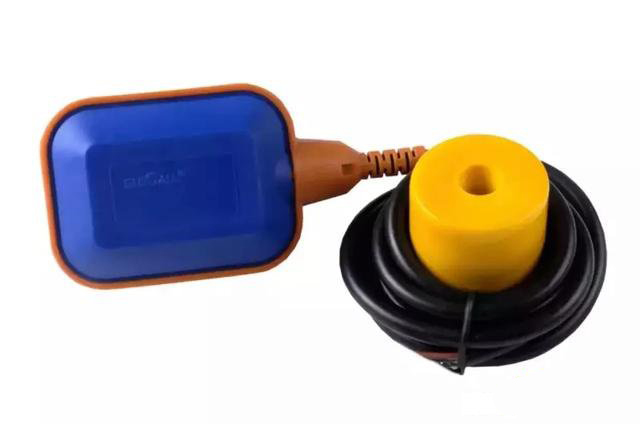

浮球开关

当水位低时，开关处于闭合状态，当水位高时，开关断开。

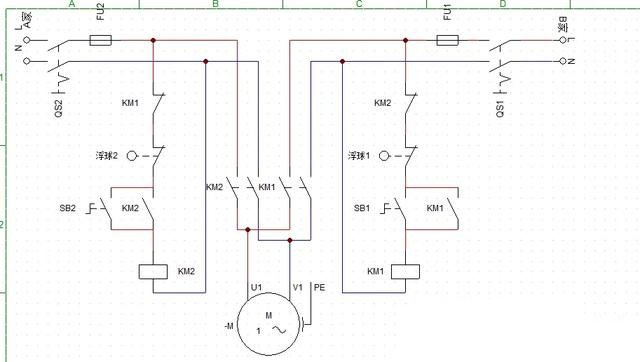

控制电路图

当按下SB2按纽，SB2常开触点闭合．接触器线圈KM2通电．KM2常开触点闭合，使主回路KM1接触器导通，水泵运行，同时KM2常闭触点断开，使另一家的控制线路断开电源，这样起到互锁作用，防止同时送电的情况。

当水箱水满后，水位开关动作，断开控制线路，线圈断电，接触器KM1断开，水泵停止运行．

另一家的方法一样，都有接触器互锁。

交流接触器电互锁很直要，选择时一定要奋好接触器参数，如果不想使用，也可以安装一个双电源自动转换开关。
