基本 RS 触发器只要输入信号变化，输出状态就会立即发生相应变化，这不但使得电路的抗干扰能力变差，也给多个触发器的同步工作带来不便。在实际应用中，通党要求触发器的状态按一定的时间节拍变化，即在时钟脉冲到达时，才很据输入信号改变状态：没有时钟信号时，即使输入信号改变，也不影响触发器的输出状态。为此，增加时钟脉冲输入端 Cp 以及相应的输入控制电路，就有了同步 RS 触发器这一类数字芯片。同步 RS 触发器的电路结构和逻辑符号如夏所示。

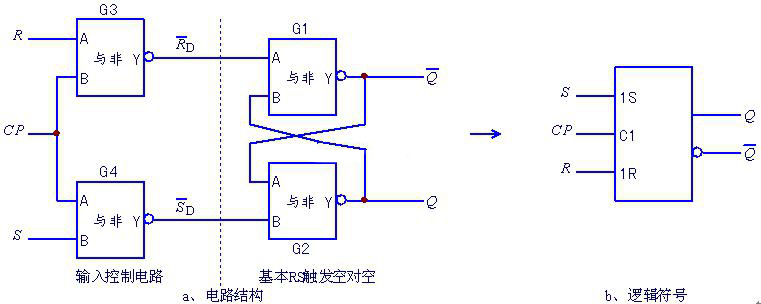

       图同步 RS 触发器

       与非门Gl、GZ构成基本RS触发器，G3、G4 构成输入控制电路.工作原理如下：

      ①Cp=O期间，与非门G3、G4被封锁，/RD=1 ,/SD=l。因此，无论输入信号R、S如何变化，都不会影响触发器的输出Q和／Q，即触发器状态保持不变。

     ②Cp=1期间，与非门G3、G4打开，输入信号R、S反相后加到由GI、G2构成的基本RS触发器电路，使听 D / Q 的状态发生变化。

      同步RS触发器的功能或状态，可由状态转移表来描述（此不赘述）。
