漏电保护器的工作原理及无法合闸的原因
一、了解一下漏电保护器的工作原理。
我们知道，电是由物质中的带负电的电子，在挣脱了原子核的束缚之后有规则的自由游动所形成的。（当然这个带负电的电子因为太小了，所以我们肉眼是看不到的。）这些有规则游动的电子，我们就叫它电流。
我们的用电器就是通过转换或者利用电路中的电流（当然，也不全是电流还有电磁．）来工作，从而为我们的生活服务的。
但是，电流这个东西，它在电路上正常游动能够为我们服务。如果，当它顽皮或者不小心跑出电路或用电器的话，那就会对我们的人身和用电设备适成伤害。（只要很微小的一点电流流出，被人触碰到，就有可能适成生命的危险，在我国单相市电22OV电压中，很轻微的一点电流泄露都会使人致命）
漏电保护器就是起到监控电流，及时发现并判断是否有电流不乖跑出用电器或者电路的控制设备。漏电保护器一般由四个大体部分组成，他们分别是：
(1）检侧元件：检测元件是一个零序电流互感器。被保护的相线、中性线穿过环形铁心，构成了互感器的一次线圈N1，缠绕在环形铁芯上的绕组构成了互感器的二次线圈N2，如果没有漏电发生这时流过相线、中性线的电流矢量和等于零因此在N2上也不能产生相应的感应电动势。如果发生了漏电．相线、中性线的电流矢量和不等于氰就使N2上产生感应电动势这个信号就会被送到中间环节进行进一步的处理。
(2）中间环节中间环节通常包括放大器、比较器、脱扣器。当中间环节为电子式时，中间环节还要辅助电源来提供电子电路工作所需的电源。中间环节的作用就是对来自零序互感器的漏电信号进行放大和处理并输出到执行机构。
(3）执行机构：该结构用于接收中间环节的指令信号，实施动作，目动切断故障处的电源
(4）试验装置：由于漏电保护器是一个保护装置．因此应走期检查其是否完好、可靠。试验装置就是通过试验按钮和限流电阻的串联模拟漏电路径以检查装置能否正常动作。
漏电保护器的工作原理，简单一点说．就是电路中，电器设备在使用电的时候，电流的流进和流出是相等的。但是，如果当线路中流入和流出的电流不相等时．这就意味着漏电现象发生了。而当电器设备发生漏电的时候会出现异常的电流或者电压信号，此时漏电保护器就通过检测此信号，使执行机构习动作跳闸分开，从而切断电源。
正常倩况下只要线路和用电器都没有漏电的情况当漏电保护器的相火线出线电路．与零线进线电流的矢量等于零时，漏电开关就不会跳闸。也不会出现台不上匣的情况。然而，现在漏电保护器出来之后的，所有分支线路都已经分开，而漏电开关还是无法合闸。我们来进行细节的分析。
二、所有分支线路都分闸的情况下，漏电开关还是无法合闸的原因分析。

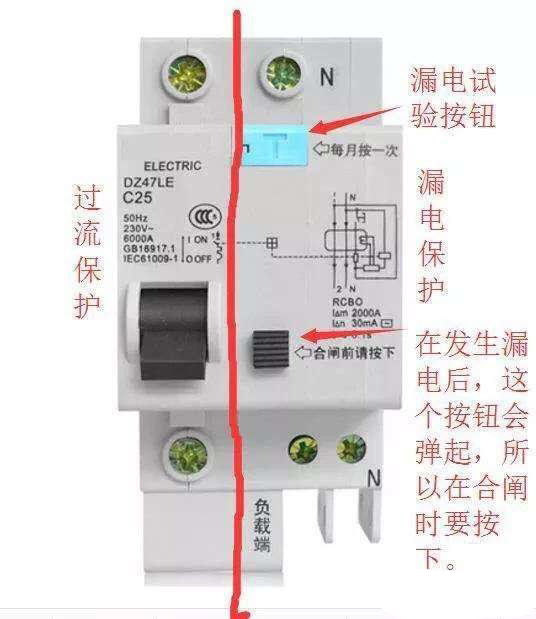

1、复位键按钮没有复位。

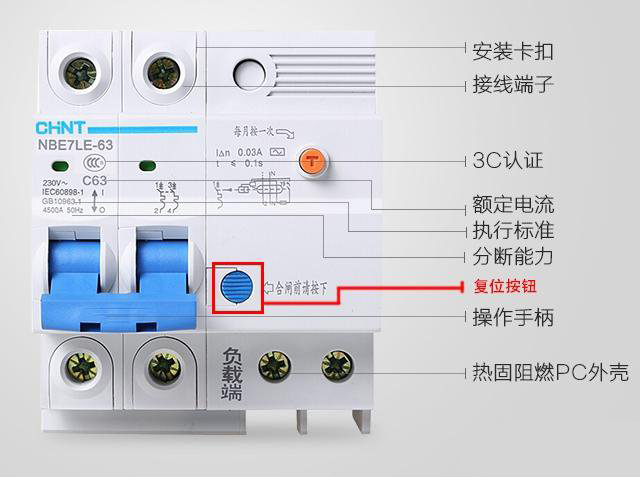

①复位按钮的重要作用，单相漏电开关的正面在分合闸操作手柄旁会有一个复位按钮（旁边会标注合闸前请按下的注明）。复位键是漏电开关在跳闸分开之后，自动跳出的一个提示键。它的主要作用是用于提示此次分闸是由于漏电监测装置，监测到漏电情况引起的分闸动作。以此警示我们在排查处理线路或电器设备漏电故障之前不要进行合闸，以保障人员和用电设备的安全。
②测试情况引起的复位按钮动作。漏电开关的测试装置是漏电开关的重要组成部分。由测试装置按下引起的，复位按钮动作，也是测试装置的一个组成部分。
③测试装置的作用，准确的说复位按钮也属于测试装置的的一部分．由于漏电保护器在居民生活和工作中所扮演的重要作用。漏电保护器在电器线路中的便用装态就直接关系到我们每一个人的生命和财产安全。怎样才能知道这个线路中的漏电保护器还在保沪我们和我们的电器设备，这个就是测试装置所要做的事情了。当我们按下了一次测试按扭之后按摩内部看．漏电保护器模拟了一次漏电故障，促使断路器跳闸，以此来测试漏电保护器是否正常。
如若按下测试按扭之后漏电保护器跳闸同时复位按钮也跳开，就证明漏电保护器处于可正常工作状态中，此种情况下漏电开关就还可以正常使用。如果按下测试按钮之后漏电保护器不跳闸，那么就证明漏电保护器内部元器件已经损坏，无法检测漏电情况，需要及时更换新的漏电保护器或者及时修理。
在漏电开关正常使用的情况下，手动分闸．复位按钮是不会启动跳闸动作的。
由于测试装置的重要作用，因此要求我们必须每月按下测试一次，以确保漏电保护器的正常使用．
由上可以知道复位按钮的作用和什么情况下会动作得原因。因此，当出现复位按钮跳开之后，首先排查分支线路的清况查找故障原因，再按下复位按钮，合闸送电。
在民用电器漏电开关的选用原则上我们都要求，选用剩余流量动作≤30 毫安和动作时间小于0.1秒的漏电保护器．因为30毫安是人体安全电流的上限。
④测试装置按下后可以正常跳闸。但是，还是出现电路中有过载，插座烧坏了漏电开关就是不跳闸的情况．后来检查就是漏电开关故障的清况。这是跟多网友和漏电开关用户都问过的问题。为什么会出现这种情况呢？
上面我们说过，测试按钮的作用。主要是模拟漏电．用以检测漏电保护器的工作状态。而过载或者短路．是通过断路器里的一个叫做双金属片的装置。双金属片一般选用热敏金属，其原理完全是靠物理的变形来实现的。热敏金属片能够感受电路中的热量，当金属片达到一定温度时，其变凡的幅度也会增大，达到一定程度时就会拉动推杆．促使断路器跳闸。线路中的温度和金属片的温度，主要来源于电流的发热效应。电流越发，在相同线路或金属弹片上的温度也就越高。每一个断路器参数都标明本断路器的额定工作电流。于是，由于额定电流的不同，选用的热敏金属片材质和厚度也不同。
因此，测试按钮是检测不出双金属片的故障的。因此在选用漏电开关的时候，漏电开关的额定工作电流选择也很重要．因为如果当你选用额定工作电流过大的断路器，当线路团雷座出现过载时，短路器的热敏双金属片热敏反应大于此时线路的热量就不会动作跳闸，从而无法澡护电路或用电器．
如果当复位按钮按下以后，漏电开关的出线同样没有合闸。却还是无法让漏电开关台闸是什么原因呢。
三、漏电开关内部元器件的损坏导致的无法合闸。
在我国，正规厂家生产的漏电开关都要符合国家标准，其漏电开关的机械部分动作次数应不低于2000次（新规4000次），电路部分应不低于4000次。
但是，在正常使用中，对于漏电开关的使用要求也是引起漏电开关使用寿命缩短的重要原因．
1、对使用环境的要求。
对于漏电开关的使用，要求
①环境干燥，潮湿环境下漏电开关的浅路受潮容易导致线圈击穿损毁，分合闸触头出现氧化层导致接触片发热或者过电流而烧毁。
②高粉层的地方，同样容易导致漏电保护器的机械都分出现氧化接触不良等情况．
③震动大的地方，容易损坏漏电开关的灵敏性．也会对金属触点产生影响适成．接触不良而发热或烧毁．
2、环境良好的情况下，为什么还是出现提前损坏？
如果当复位按钮按下去后，还是无法正常合闸．就要分析是否漏电开关内部元件损毁了。

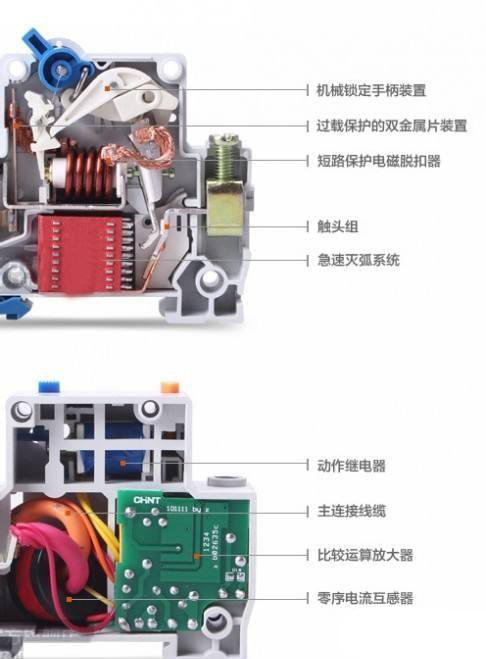

通过上图，我们可以看到漏电开关内部有机械手柄锁定装置、过载保护的双金属片装置、断路保护电磁脱扣器、触头组件、急速灭弧系统、动作继电器、电流比较计算放大器、零序电流互感器等装置组成。可以想象在如此狭小的空间处安置如此多的元器件，对于使用时各部件的影响是多元的。
1、对于使用中，造成漏电开关部件损坏的原因，电流过载。当使用大功率的用电器时双金属片本应该会工作的。但是如果金属片已经老化或由于多次过载造成，双全属片热敏电阻改变就会出现过载不跳闸。从而，导致过载后高温，或者大电流击毁漏电开关的电路部分。
电流过载造成电路部分击穿或饶毁。由于漏电开关内部线路已经损毁，漏电开关复位按钮已经失效。因此，复位按钮按下也合闸不上。
如是这种清况，清况仔细检查漏电开关的额定电流是否无用电线路额定电流相匹配．
一般情况下家用漏电开关总闸选用D247--C63A的额定电流，不过也要综合总闸进线出的电线。如果漏电开关小于10²mm铜芯线就不能用这么大额走电流的漏电开关了。
以下是电线与断路器的额定电流道配选用（均为铜芯线）
1.5²mm 配c10A断路器；
2.5²mm配c20A断路器；
4.0²mm配c25A或者32A断路器；
6mm配c40A断路器
2、进线电流过高导致的漏电开关电路击穿损毁。此类故障出现与进线电路中，中性线断路或者某一相线发生故障时，过高的电流直接击穿漏电开关的电磁感应部分．此类故障多发生在雷雨或因施工中的突发情况．如是此类情况，需要及时更新漏电开关。
3、机械部分，机械部分在遇上因为过载而造成高温时容易出现变形．一旦变形在漏电开关内部狭小的空间里将无法归位。
总结
在使用漏电与空气开关相结合的断路器时，由于断路器两部分不能同时监测。出现漏电涅护器是正常的，断路器却已经损坏是比较常见的故障。也是，用电危险系数非常大的因素．因为当这种情况出现时，电器和线路过载时断路器将无法目动跳闸。造成线路烧毁或者用电器烧毁。
正确选择适配的断路器，能提高安全用电等级。如有大功率用电设备，尽量配置专线，专用断路器．以确保人生和财产安全。
