ATV 12 具有易于安装 (基于即插即用原理)、结构紧凑、集成多种功能的特点以及可选的基座版本使其特别适合于简单工业机械或一些民用设备。
主要信息
|
产品系列 |
Altivar 12
|
|
|
产品类型 |
变频器
|
|
|
产品功能 |
异步电机
|
|
|
应用领域 |
简易机械
|
|
|
组装方式 |
带散热片
|
|
|
组件名称 |
ATV12
|
|
|
每套数量 |
一套1个
|
|
|
EMC 滤波器 |
集成的
|
|
|
内置风扇 |
无
|
|
|
电网相数 |
1 相
|
|
|
额定电源电压 [Us] |
200...240 V - 15...10 %
|
|
|
电动机功率 (kW) |
0.37 kW
|
|
|
电机功率 |
0.55 hp
|
|
|
通讯端口协议 |
串口Modbus
|
|
|
线路电流 |
5.9 A 在…上 200 V
4.9 A 在…上 240 V
|
|
|
速度范围 |
1…20
|
|
|
瞬时过转矩 |
150…170 % 额定电机转矩取决于驱动器的额定值和电机类型
|
|
|
异步电机控制配置文件 |
无传感器的通量矢量控制
压频比(V/f)
二次电压/频率比
|
|
|
IP 保护等级 |
IP20 上部不带盲板
|
|
|
噪音级别 |
0 dB
|
|
补充信息
|
供电频率 |
50/60 Hz +/- 5 %
|
|
|
端口类型 |
1 RJ45 (前面板) 适用 串口Modbus
|
|
|
物理接口 |
2线制RS485 适用 串口Modbus
|
|
|
传输帧 |
RTU 适用 串口Modbus
|
|
|
传输率 |
4800 bit/s
9600 bit/s
19200 bit/s
38400 bit/s
|
|
|
地址数 |
1…247 适用 串口Modbus
|
|
|
通讯服务 |
读保持寄存器 (03) 29字
写单寄存器（06） 29字
写多寄存器 （16） 27字
读/写多个寄存器 (23) 4/4字
读设备标识 (43)
|
|
|
预期线路Isc |
1 kA
|
|
|
连续输出电流 |
2.4 A 在…上 4 kHz
|
|
|
最大瞬变电流 |
3.6 A 适用 60 s
|
|
|
变频器输出频率 |
0.5…400 Hz
|
|
|
额定开关频率 |
4 kHz
|
|
|
开关频率 |
2...16 kHz 可调
4...16 kHz 有
|
|
|
制动力矩 |
达到70%的电机转矩 不带制动电阻器
|
|
|
电机滑差补偿 |
可调
出厂预置
|
|
|
输出电压 |
200...240 V 3 相
|
|
|
电气连接 |
端子, 夹紧力: 3.5 mm², AWG 12 (L1, L2, L3, U, V, W, PA, PC)
|
|
|
紧固力矩 |
0.8 N.m
|
|
|
隔离 |
电源与控制之间的电路
|
|
|
电源 |
内部电源 用于参考电位计: 5 V 直流 (4.75…5.25 V), <10 mA, 保护类型: 过载和短路保护
内部电源 用于逻辑输入: 24 V 直流 (20.4…28.8 V), <100 mA, 保护类型: 过载和短路保护
|
|
|
模拟量输入数量 |
1
|
|
|
模拟量输入类型 |
可配置电流 AI1 0...20 mA 250 ?
可配置的电压 AI1 0...10 V 30 kOhm
可配置的电压 AI1 0...5 V 30 kOhm
|
|
|
离散量输入数量 |
4
|
|
|
数字量输入类型 |
可编程 LI1...LI4 24 V 18...30 V
|
|
|
离散量输入逻辑 |
负逻辑 (漏), > 16 V (状态 0), < 10 V (状态 1), 输入阻抗 3.5 kOhm
正逻辑(源), 0...< 5 V (状态 0), > 11 V (状态 1)
|
|
|
采样期间 |
20 ms, 公差 +/- 1 ms 适用 逻辑输入
10 ms 适用 模拟量输入
|
|
|
线性度误差 |
‘+/- 0.3 % 最大值 适用 模拟量输入
|
|
|
模拟量输出数量 |
1
|
|
|
模拟量输出 型号 |
AO1 软件-可配置电压: 0...10 V, 阻抗: 470 ?, 分辨率 8 位
AO1 软件-可配置电流: 0...20 mA, 阻抗: 800 ?, 分辨率 8 位
|
|
|
离散量输出数量 |
2
|
|
|
输出型式 |
逻辑输出 LO+, LO-
继电器输出保护 R1A, R1B, R1C 1 C/O
|
|
|
最小开关电流 [Imin] |
5 mA 在…上 24 V DC 适用 逻辑继电器
|
|
|
最大开关电流 |
2 A 250 V AC 感性负载 cos phi = 0.4 L/R = 7 ms 逻辑继电器
2 A 30 V DC 感性负载 cos phi = 0.4 L/R = 7 ms 逻辑继电器
3 A 250 V AC 阻性（负载） cos phi = 1 L/R = 0 ms 逻辑继电器
4 A 30 V DC 阻性（负载） cos phi = 1 L/R = 0 ms 逻辑继电器
|
|
|
加速和减速倾斜 |
从 0 至 999.9 s 线性
S
U
|
|
|
制动至停止 |
采用直流注入, <30 s
|
|
|
保护类型 |
线路电源过压
总线供电欠压
输出相线和接地之间的过流
过热保护
电机各相线之间短路
防止三相输入相损失
电机热保护通过驱动连续计算I²T
|
|
|
频率分辨率 |
模拟量输入: A/D 转换器, 10 位
显示单元: 0.1 Hz
|
|
|
时间常量 |
20 ms +/- 1 ms 用于型号更改
|
|
|
标识 |
CE
|
|
|
操作位置 |
垂直方向 +/- 10°
|
|
|
高度 |
143 mm
|
|
|
宽度 |
72 mm
|
|
|
深度 |
121.2 mm
|
|
|
产品净重 |
0.7 kg
|
|
|
功能性 |
基本
|
|
|
特定应用 |
商业设备
|
|
|
Variable speed drive application selection |
商业设备 混合器
商业设备 其他应用设备
纺织 引缩加工
|
|
|
马达启动器类型 |
变频器
|
|
环境
|
电磁兼容性 |
抗快速瞬变 级别 4 符合 EN/IEC 61000-4-4
静电放电抗干扰 级别 3 符合 EN/IEC 61000-4-2
免于传导干扰 级别 3 符合 EN/IEC 61000-4-6
射频电磁场辐射抗扰度试验 级别 3 符合 EN/IEC 61000-4-3
浪涌放电抗干扰 级别 3 符合 EN/IEC 61000-4-5
电压下降与断路抑制测试 符合 EN/IEC 61000-4-11
|
|
|
电磁辐射 |
辐射发射 环境1分类C2 符合 EN/IEC 61800-3 2...16 kHz 屏蔽电缆
传导发射 集成的EMC滤波器 环境1类C1 符合 EN/IEC 61800-3 2, 4, 8, 12 和 16 kHz 屏蔽电缆 <5 m
传导发射 集成的EMC滤波器 环境1分类C2 符合 EN/IEC 61800-3 2...12 kHz 屏蔽电缆 <5 m
传导发射 集成的EMC滤波器 环境1分类C2 符合 EN/IEC 61800-3 2, 4 和 16 kHz 屏蔽电缆 <10 m
传导发射 附加的EMC滤波器 环境1类C1 符合 EN/IEC 61800-3 4...12 kHz 屏蔽电缆 <20 m
传导发射 附加的EMC滤波器 环境1分类C2 符合 EN/IEC 61800-3 4...12 kHz 屏蔽电缆 <50 m
传导发射 附加的EMC滤波器 环境2分类C3 符合 EN/IEC 61800-3 4...12 kHz 屏蔽电缆 <50 m
|
|
|
产品认证 |
GOST
C-Tick
UL
CSA
NOM
|
|
|
抗振动 |
1 gn (f = 13…200 Hz) 符合 EN/IEC 60068-2-6
波峰至波峰 1.5 mm (f = 3…13 Hz) - 驱动器未装在DIN对称导轨上 - 符合 EN/IEC 60068-2-6
|
|
|
抗冲击 |
15 gn 适用 11 ms 符合 EN/IEC 60068-2-27
|
|
|
相对湿度 |
5…95 % 无凝结 符合 IEC 60068-2-3
5…95 % 无滴水 符合 IEC 60068-2-3
|
|
|
贮存环境温度 |
-25…70 °C
|
|
|
环境温度 |
-10…40 °C 取下变频器顶部的保护盖
40…60 °C 电流降额 2.2 %/ °C
|
|
|
工作海拔 |
> 1000, < 2000 电流降额 1%/100m
<= 1000 m 无
|
|
.jpg)

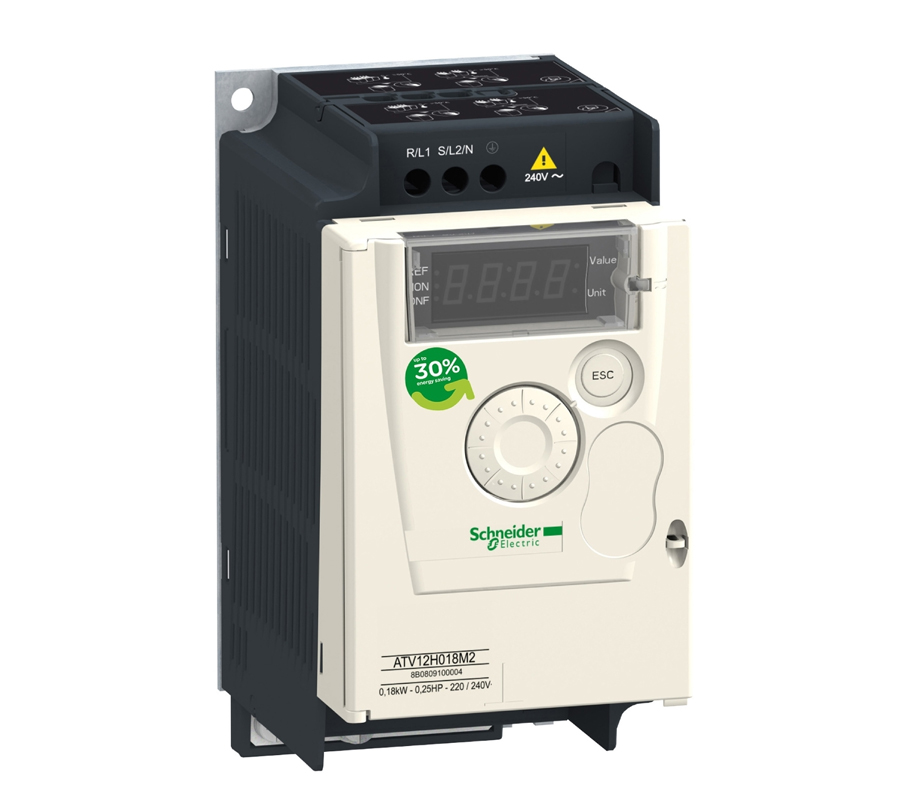

变频器 ATV12 - 0.37kW - 0.55hp - 200..240V - 1ph - 带散热片
