直流电机的工作原理
一.直流电机的物理模型图解释

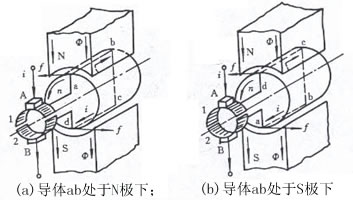

这是分析直流电机的物理模型图．
其中，固定部分有磁铁，这里称作主磁极；固定部分还有电刷。转动部分有环形铁心和绕在环形铁心上的绕组。（其中2个小圆圈是为了方便表示该位置上的导体电势或电流的方向而设置的）
上图表示一台最简单的两极直流电机模型，它的回定部分（定子）上，装设了一对直流励磁的静止的主磁极 N 和 S ，在旋转部分（转子）上装设电枢铁心。定子与转子之间有一气隙。在电枢铁心上放置了由 A 和 X 两根导体连成的电枢线圈，线圈的首端和末端分别连到两个圆弧凡的铜片上，此铜片称为换向片。换向片之间互相绝缘，由换向片构成的整体称为换向器。换向器固定在转轴上，换向片与转轴之间亦互相绝缘。在换向片上放置着一对固定不动的电刷 B1 和 BZ ，当电枢旋转时，电枢线圈通过换向片和电刷与外电路接通．
二．直流发曳机的工作原理

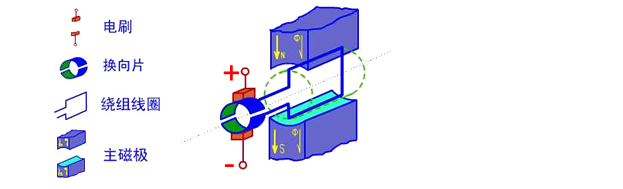

直流发电机的原理图
直流发电机是机械肩多专换为直流电能的电气设备．
如何转换？分以下步骤说明：
设原动机拖动转子以每分转 n 转转动；
电机内部的固定部分要有磁场。这个磁场可以是如图示的兹铁也可以是磁极铁心上绕套线圈，再通过直流电产生磁场。其中lf 称之为励磁电流。这种线圈每个磁极上有一个，也就是，电机有几个磁极就有几个励磁线圈，这几个线圈串联（或并联）起来就构成了励磁绕组。这里要注意各线圈通过电流的方向不可出错。在以上条件下环外导体将感应电势，其大小与磁通密度 B 、导体的有效长度 I 和导体切割磁场速度 v 三者的乘积成正比，其方向用右手定则判断。
但是要注意某一根转子导体的电势性质是交流电。而经电刷输出的电动势确是直流电了。这便是直流发电机的工作原理。
