继电器的种类很多。包括中间继电器，热继电器，时间继电器，电流继电器，液位继电器，速度继电器，还有固态继电器等，一下子我都数不过来。

       虽然继电器的种类繁多，但是总体分为两类。一类是控制继电器，比如时间继电器，中间继电器，速度继电器等。另一类是保护继电器，比如热继电器，欠压继电器等。

继电器是怎样工作的?

1》中间继电器的工作原理。

      中间继电器的基本结构和工作原理和接触器完全相同，所以也称为接触器式继电器。所不同的是中间继电器的触点组数多，并且没有主辅之分。各组触点允许通过的电流大小是相同的，其额定电流通常为5安。

      中间继电器主要有电磁系统，触点系统，灭弧装置及辅助部件等组成。

      当继电器的线圈通电后，动铁芯被吸合，所有的常开点都闭合，所有的常闭点都断开。当线圈断电后，在反作用弹簧的作用下，动铁芯和所有触点都恢复到原来状态。

      中间继电器，顾名思义就是电路的中转站。因为触点容量较小，一般不应用在主电路中。主要应用于小电流的控制和—些信号的控制。

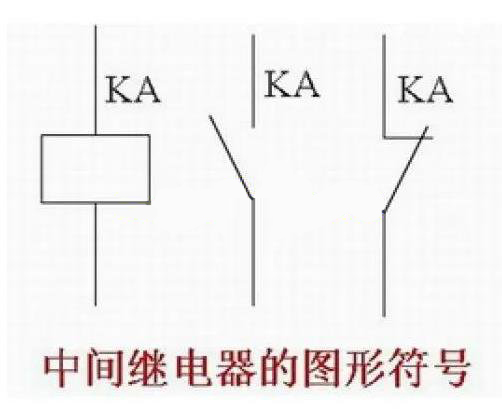

中间继电器文字符号用KA表示。

2》中间继电器的电源，电压，触点组数

       常用的中间继电器的电源有交流电源(AC)和直流电源(DC)两种。

       电压等级有，AC12伏，24伏，36伏，110伏，220伏，380伏。

       DC12v，24v。

       控制触点的组数有两位的，三位的，四位的。

       我们可以根据负载的电流类型，电,压等级，以及触点数量来选择。

继电器如何接线?

1》交流和直流的线圈接线不同。

       交流线圈的接线不分零火，两个接点可以任意接。

       直流线圈要区分正负。两位和四位通常13为负，14为正。三位的比较特别，线圈的数字是10和11，10接负，11接正。

2》控制触点和被控制触点。

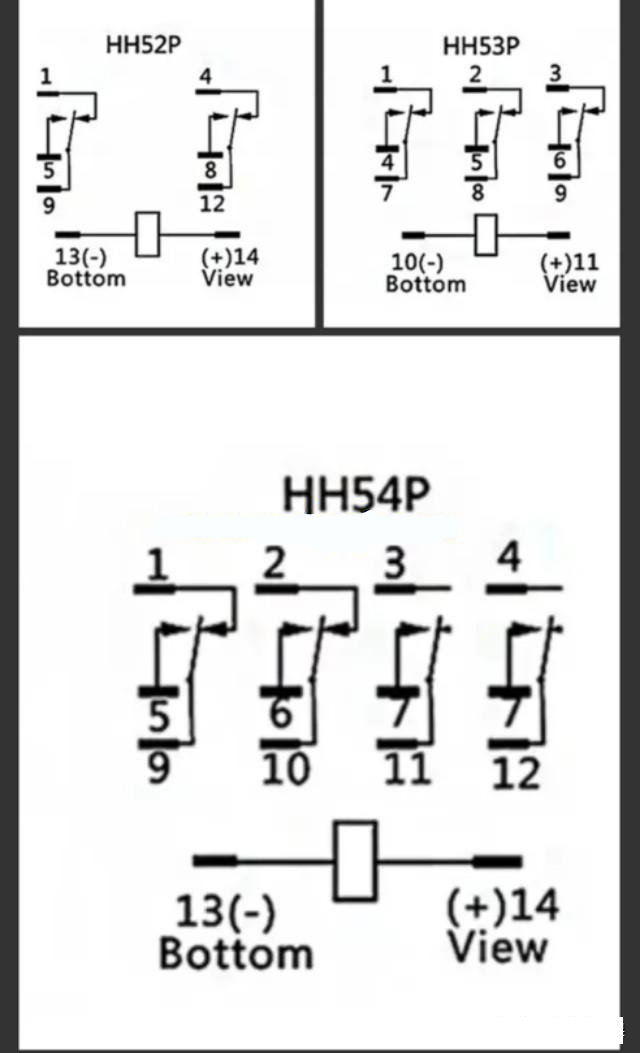

       从图中我们可以看到，13，14为线圈电源接点，13接负极，14接正极。1，5，9为一组控制触点，9是输入端(公共点）也就是控制触点，5是常开输出点，1是常闭输出点，1和5我们也称为被控制触点。以下相同。

       4，8，12为—组控制触点，12公共点，8常开点，4常闭点。

       具体到该接常闭点还是常开点，要根据我们的实际工作需要来确定。

       注意:4P的有点小不同，新手朋友可能不知道，可能是没法布局，所以设计者把一组常闭点放到前面来，接线的时候要注意，不要找不到点了，如图

怎么区分常开常闭?

1》常规区分。

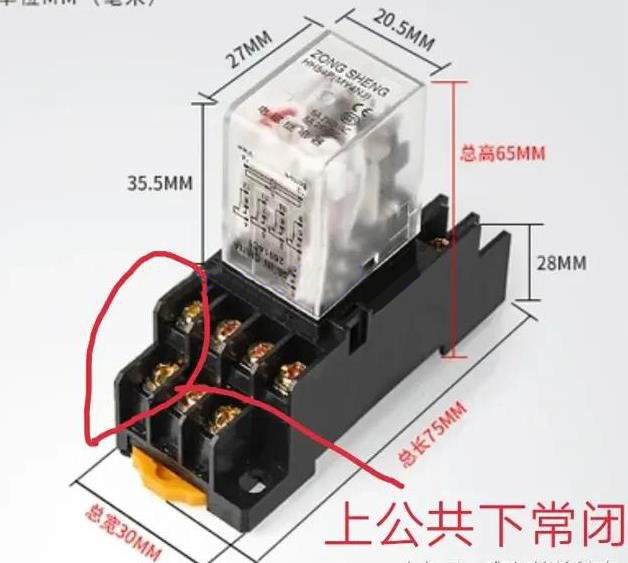

      中间继电器的接线图都会刻在继电器上面，在使用之前我们一定要看清楚。如果眼睛不好，根据我个人的经验，通常是上面—组为常开，下面—组为常闭。

2》借助万用表。

       如果接线图模糊不清，又或者自己拿捏不准。这时候就要借助万用表。

       在不通电情况下，把中间继电器插上继电器的底座。万用表的档位打到蜂鸣档。一只表笔触碰控制触点9或者4，另外—只表笔分别触碰被控制触点，有蜂鸣声的是常闭点，没有蜂鸣声的是常开点。

       继电器在电路控制中应用广泛，掌握好它的使用和控制方法，你的电工成长之路必将如鱼得水。
