无刷直流电机，也被称为电子换向电机(ECM或EC电机)或同步直流电机，是一种使用直流电(DC)电源的同步电机。无刷直流电机实质上为采用直流电源输入，并用逆变器变为三相交流电源，带位置反馈的，永磁同步电机。
由于无刷直流电动机是以自控式运行的，所以不会像变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步。中小容量的无刷直流电动机的永磁体，现在多采用高磁能级的稀土钕铁硼(Nd-Fe-B)材料。因此，稀土永磁无刷电动机的体积比同容量三相异步电动机缩小了一个机座号。
它具有可靠性高、无换向火花、机械噪声低等优点，广泛应用于汽车、家电、高档录音座、录像机、电子仪器及自动化办公设备中。它集直流电机与交流电机的优点于一身，既有直流电机良好的调整性能，又有交流电机结构简单、无换向火花、运行可靠和易于维护等优点。

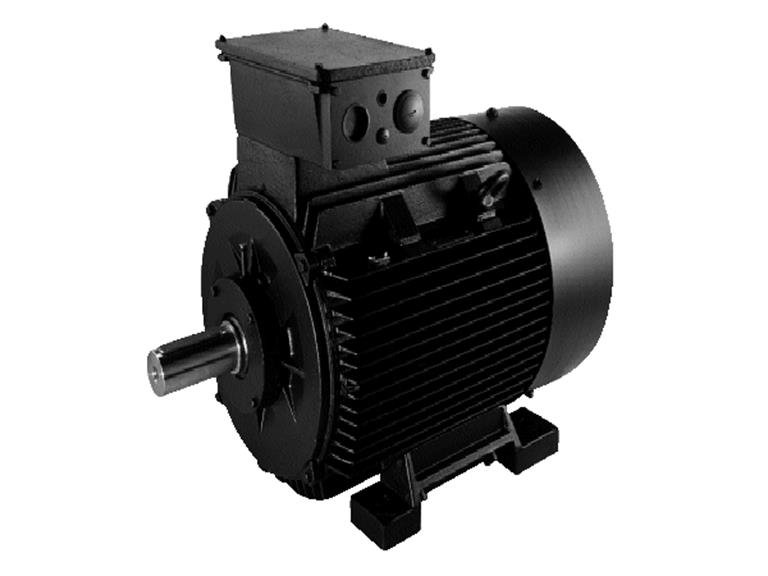

格兰富 SIEMENS 112M电机
电气数据
|
电机型号
|
SIEMENS
|
|
IE效率等级
|
IE3
|
|
额定功率——P2
|
4 千瓦
|
|
电源频率
|
50 Hz
|
|
额定电压
|
3 x 380-420D/660-725Y V
|
|
额定电流
|
7.4/4.25 安
|
|
最大电流
|
7.8/4.5 安
|
|
启动电流
|
870-870 %
|
|
Cos phi——功率因数
|
0.89
|
|
额定速度
|
2950 转数／分钟
|
|
额定满载扭矩
|
12.9-12.9 牛米
|
|
锁定转子扭矩
|
250-250 %
|
|
停车扭矩
|
400-400 %
|
|
惯性矩
|
0.01 kg m²
|
|
效率
|
IE3 88,1%
|
|
电机满载效率
|
88.1-88.1 %
|
|
3/4负载时的电机效率
|
88.7-88.7 %
|
|
1/2负载时的电机效率
|
88.2-88.2 %
|
|
电机极数
|
2
|
|
封装等级（IEC 34-5）
|
IP55
|
|
绝缘等级（IEC 85）
|
F
|
|
内置的电机保护
|
PTC
|
|
热带防护
|
NO
|
|
热保护
|
外部
|
|
R1
|
3.20 ohm
|
|
R2
|
3.20 ohm
|
|
R3
|
3.20 ohm
|
|
绕组1
|
PHASE 1
|
|
绕组2
|
PHASE 2
|
|
绕组3
|
PHASE 3
|
|
装置设计符合 IEC 34-7
|
IM V1/B5
|
|
功率因数 1/2
|
0.78
|
|
功率因数3/4
|
0.86
|
|
Bearing insulation type N-end
|
STEEL BEARING
|
|
Cable gland entry
|
2xM32x1,5 + 1xM16x1,5
|
其他
|
净重
|
35 千克
|
|
颜色/类型
|
黑色
|
|
Custom tariff no.
|
84139100.00
|
无刷电机市场发展分析
随着信息技术的快速发展，全球的无刷电机的供需都呈现了直线上升的趋势。数据显示，亚洲的市场份额达到了46.94%，未来将会进一步攀升。预测，2027年亚洲无刷电机将达到135.5亿美元左右。
从市场趋势来看，亚洲由于日本的带领发展迅速;日本和中国是亚洲无刷电机生产的主要国家，日本由于其技术领先，在全球多个地区和国家都建有无刷电机的厂商，生产着高端无刷电机产品，而中国由于前几年中，原材料和人力资源优势等原因，精密电机开始迅速的发展起来，但是由于中国起步较晚，无刷电机技术基础普遍较低，所生产的无刷电机大多以中低端产品为主。不过，随着中国原材料和人力资源优势的逐渐消失，加上中国的节能电机补贴政策的出台和技术的进步，中国的无刷电机市场将会逐渐扩大。对于欧洲来说，由于起步较早，欧洲许多国家如德国、瑞士等掌握着无刷电机技术的较为核心的技术，随着全球市场对于高端无刷电机的需求增多，欧洲的无刷电机所占比例将会维持或者缓慢上升趋势。数据显示，亚洲市场以46.94%的市场规模占据全球首位，其次是美国，占比21.08%。数据显示，2014-2019年亚洲无刷直流电机市场规模呈现逐年上升趋势。在2019年，亚洲无刷直流电机市场规模达到了78亿美元。近年来亚洲无刷电机的发展趋势，预测2027年亚洲无刷电机将达到135.5亿美元。
总体看来，国际上从事微特电机制造的主要国家和地区有美国、日本、德国、瑞士等国家，而近些年来，我国对于无刷电机的制造也越来越多。从地区来看，日本和美国都共有5家企业。分别占比33.33%;中国拥有2家企业，占比13.33%。
随着无刷电机下游市场的兴起，加上全球对于环境污染和生态的重视，以及各国逐渐出台对于节能型制造业的政策支持，全球无刷电机行业有着非常明亮的发展前景。数据显示，2027年全球无刷直流电机市场规模将达到272亿美元。美国对于无刷电机的使用主要应用于大型制造业和军工业上，美国在无刷电机的运用领域中已经得到了较为巨大的发展和应用落地，拥有着较为丰富的实践经验，特别是对于美国的军用电机上，已经得到了巨大的发展。在企业角度，美国对于无刷电机的使用主要应用于大型制造业和军工业上，美国在无刷电机的运用领域中已经得到了较为巨大的发展和应用落地，拥有着较为丰富的实践经验，特别是对于美国的军用电机上，已经得到了巨大的发展。
中国无刷电机行业发展分析
与传统有刷电机相比，直流无刷电机具有效率高、环保节能、转速范围广、寿命长、噪音小、体积小等特点。随着绿色环保和低碳理念的畅行，工业机器人、家用电器等设备越来越趋于高效节能化、小型化及智能化，电机作为执行元器件的重要组成部分，要求具备精度高、速度快、效率高的特点，因此，直流无刷电机受到广泛青睐。在全球节能环保理念广泛普及的背景下，高效节能电机成为全球电机产业发展的共识。直流无刷电机可以实现无级调频、调速，能效转化率高，综合节电率可达 20%-60%，在空调、电冰箱、洗衣机等白色家电领域已开始应用。随着高效直流无刷电机技术不断发展，生产成本呈下降趋势，未来在耗电量大、使用频率高的家电中将广泛应用。
中国无刷电机企业发展分析
目前，我国电机的制造厂商分为国资(含国资控股)、外资(含外资控股)和民营企业。但在大中型电机制造行业，国资企业和民营企业占绝对主导地位，外资企业只对我国电机制造技术和产量的提高起到了一定的促进作用，其主要凭借国内的生产成本优势面对海外市场进行销售。国资厂商主要包括上海电气集团上海电机厂有限公司、哈尔滨电气动力装备有限公司、湘潭电机股份有限公司等:民营企业主要包括本公司、南阳防爆集团股份有限公司(原国资后改制)等;外资主要包括通用电气(GE)、西门子(西门子)、abb等公司在我国设立的合资或独资企业。
无刷电机行业未来趋势
首先，市场规模进一步扩大。由于高昂的价格给企业大规模应用带来较高的成本，从而使得很多企业望而却步，宁愿用有刷电机产品作为替代，所以无刷电机潜在需求仍未充分释放，未来还有充足的发展空间。前瞻预计，未来五年，行业增速仍将保持在20%左右的水平，到2022年，行业市场规模将达到565亿元左右。
其次，竞争激烈程度将有所提升。目前做无刷电机的企业较多，但达到一定规模的企业仍在少数，据国家统计局数据显示，2016年我国无刷电机行业规模以上企业仅118家左右。但随着无刷电机行业前景明朗，未来预计有更多电机企业涌入该领域，从而加剧市场竞争。
第三，技术水平稳步提高。在无刷电机行业，技术水平决定了公司产品的市场拓展能力。不过，无刷电机技术较为复杂，尤其是在无刷电机的控制系统方面，如何将有感转换成无感或者弱磁无刷电机是技术上较为难解决的问题。而且，在高端无刷电机产品方面，核心芯片技术仍由国外把控，我国仍然依赖进口。所以，加大研发投入，提高技术水平，是无刷电机未来发展的重中之重。
第四，一体化、多角化发展程度提高。应用领域的拓展不断推动无刷电机产品技术水平的提升，行业内技术实力较强的企业不断开发出新的产品，提升产品的应用领域，行业多角化应用正在逐步推进。而在一体化上面，由于行业产品受制于上游，行业一体化的意愿很强，但受限于企业个体的规模，一体化程度仍较低。
电机行业产业链上游是电解铜(电磁线)、硅钢、碳结钢、绝缘材料等原材料供应商以及转子、定子、吊环、轴承、换向器、机座、风扇等配件供应商。下游方面，无刷直流电机广泛用于各种应用需求，例如工业控制，汽车，航空，自动化系统，医疗保健设备等领域中的各种负载，恒定负载和定位应用。以中国为代表的发展中国家由于在近年来大力发展智能化产业，广泛运用无刷电机，2021年无刷电机中国市场销售规模达到492亿元。
近年来，全球智能化制造和发展成为主要趋势之一，在智能化产品迅猛发展的背景下，无刷电机价值被逐渐认知，并广泛运用在智能化相关产品中。以中国为代表的发展中国家由于在近年来大力发展智能化产业，广泛运用无刷电机。
